Das Prüfschema: So beurteilt man ein Laser-Licht-Modul sachverständig

Acht Kriterien, nach denen sich ein Laser-Licht-Modul prüfen und vergleichen lässt: von der Schnittstelle über Laserklasse und Divergenz bis zur rechtlichen Einordnung. Mit Prüfmatrix für Beschaffer.

Wer zwei Datenblätter von Laser-Licht-Modulen nebeneinanderlegt, vergleicht in der Regel nichts. Das eine Gerät nennt Wellenlänge, Leistung und Divergenz je Kanal und fasst die gesamte Umweltprüfung in einem einzigen Satz zusammen, wonach militärische Umweltspezifikationen erfüllt seien. Das andere nennt eine Schutzart in Metern, aber keine Norm, nach der sie ermittelt wurde. Ein drittes gibt eine Nullpunkthaltung in Milliradiant an, ohne zu sagen, nach wie vielen Montagezyklen, auf welche Entfernung und nach welchem Auswertekriterium dieser Wert zustande kam.

Das ist kein Versehen einzelner Hersteller, sondern eine Lücke in der Normung. Für die Klassifizierung des Lasers gibt es eine Norm, für die Schiene gibt es zwei, für die Umweltprüfung gibt es einen Methodenbaukasten. Für die Eigenschaft, auf die es bei einem Anbaugerät am meisten ankommt — dass es nach Abnahme und Wiederanbau wieder dorthin zeigt, wo es vorher hinzeigte — gibt es keine.

Dieser Beitrag schlägt deshalb ein Prüfschema vor: acht Kriterien, zu jedem eine Messgröße und ein Nachweis. Es ist bewusst so gebaut, dass europäische Behördengeräte und US-Marktgeräte in dasselbe Raster passen. Ab Teil 3 wird jedes Gerät dieser Serie danach beurteilt.

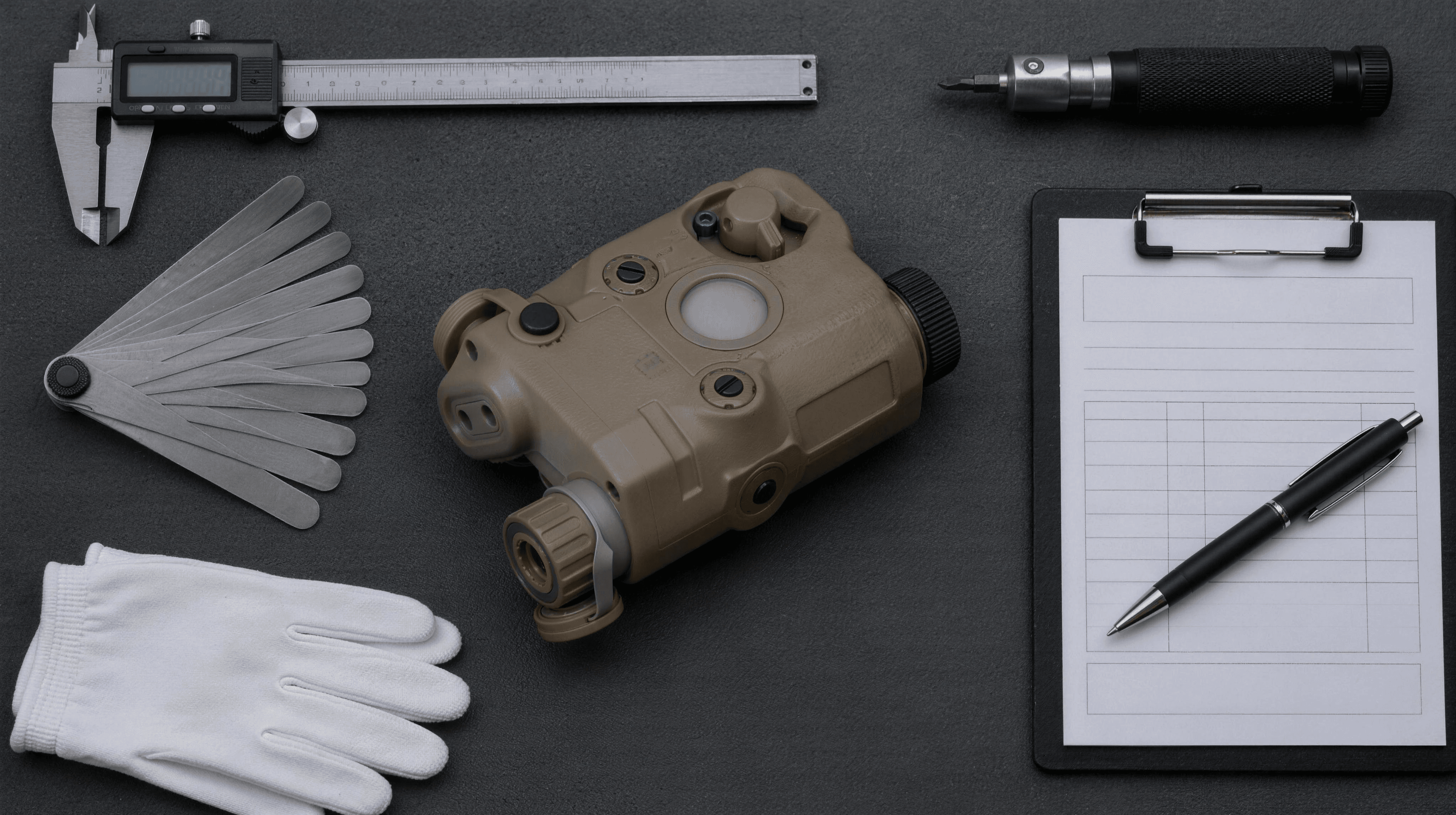

Prüfplatz mit ausgebautem Modul, Messschieber, Fühlerlehren und Prüfprotokoll. Abbildung: LOWREADY MAGAZINE, KI-generiert nach realer Fotovorlage

Kriterium 1: Schnittstelle und Klemmprinzip

Die Schnittstelle entscheidet über alles, was danach kommt. Die Grundlage ist seit 1995 MIL-STD-1913, die Maßnorm für die Zubehörschiene an Handwaffen. Sie legt die bekannten Werte fest: Nutabstand 10,01 Millimeter von Mitte zu Mitte, Nutbreite 5,23 Millimeter, Nuttiefe 3,00 Millimeter. Weniger bekannt ist, was sie nicht festlegt: Die 45-Grad-Flanken der Schiene sind nominal angegeben, aber ohne Winkeltoleranz.

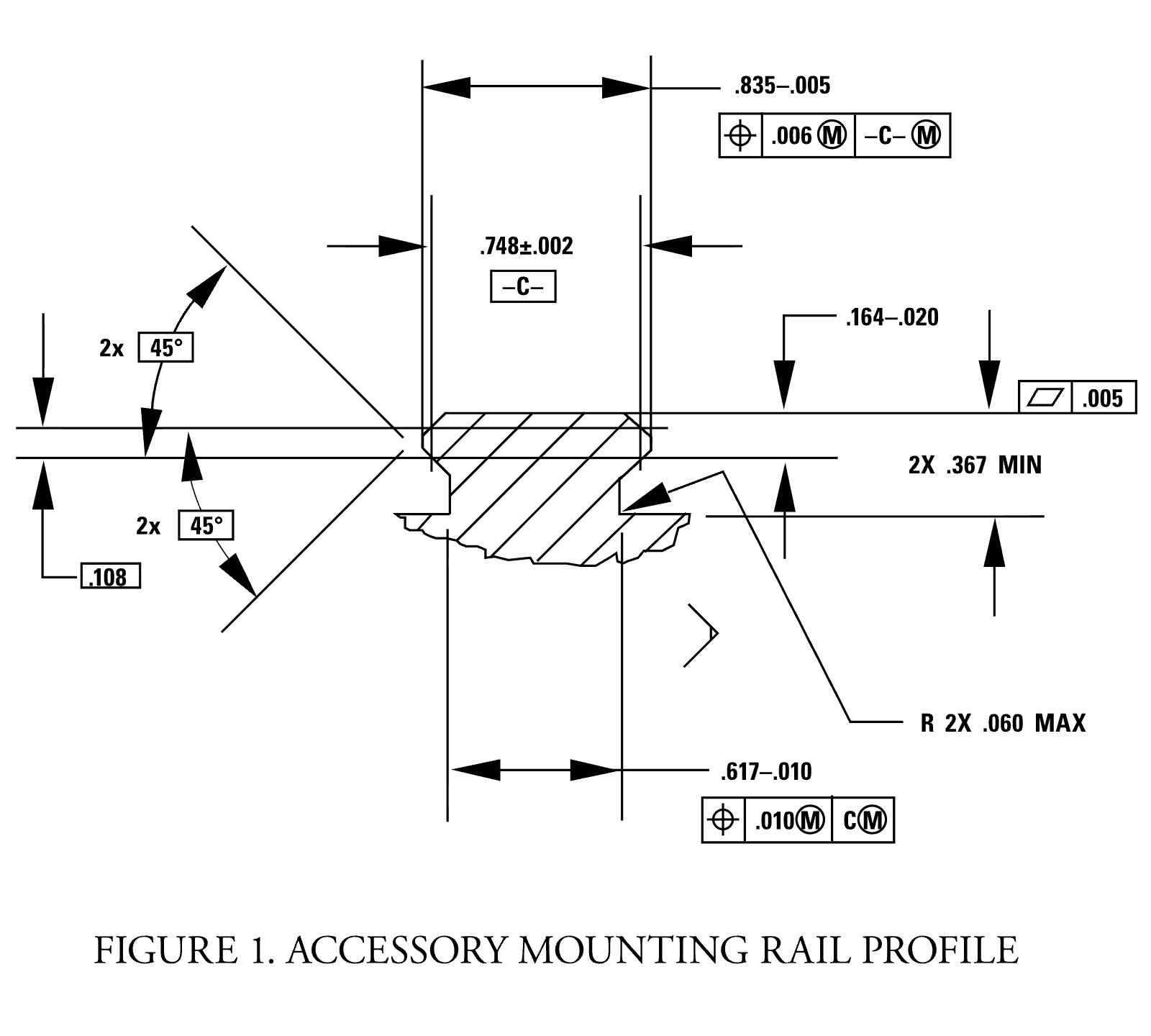

Querschnitt der Zubehörschiene nach MIL-STD-1913 mit Maßangaben. Quelle: Wikimedia Commons (gemeinfrei)

Genau dort setzt STANAG 4694, die NATO Accessory Rail, an. Sie wurde am 16. März 2011 veröffentlicht, ist metrisch gezeichnet, ergänzt Maße und Toleranzen, reduziert die Geradheitstoleranzen um rund die Hälfte und bleibt zu bestehenden Montagen rückwärtskompatibel. Die Flanken werden hier mit 45 Grad plus/minus 20 Bogenminuten kontrolliert.

Der für die Praxis wichtigste Punkt steht in den NATO-Unterlagen zur Entstehung des Standards und wird selten zitiert: Die übliche Klemmung auf den beiden schrägen Flanken liefert nach den dortigen Versuchen keine gute Wiederholgenauigkeit. Als Referenzfläche empfohlen wird stattdessen die Oberseite der Schiene. Wer eine Nullpunkthaltung bewertet, muss also zuerst wissen, woran sich die Montage überhaupt ausrichtet.

Für seitliche Anbauten an modernen Handschutzen kommen M-LOK und KeyMod hinzu. Beide sind keine Normen einer Normungsorganisation. M-LOK ist patentiert und wird über einen kostenfreien, aber verpflichtenden Lizenzvertrag vergeben; die öffentlich verfügbaren Maße bezeichnet der Hersteller ausdrücklich als Näherungswerte, Toleranzen nennt er nicht. KeyMod wurde 2012 als offener Zeichnungssatz freigegeben. In einem Vergleich des Naval Surface Warfare Center Crane für das US-Sondereinsatzkommando schnitt M-LOK bei der Wiederholgenauigkeit mit durchschnittlich 1,3 MOA Treffpunktverlagerung nach wiederholter Montage am besten ab; der Volltext des Berichts ist nicht veröffentlicht, die absoluten Prüfparameter sind daher nicht nachvollziehbar.

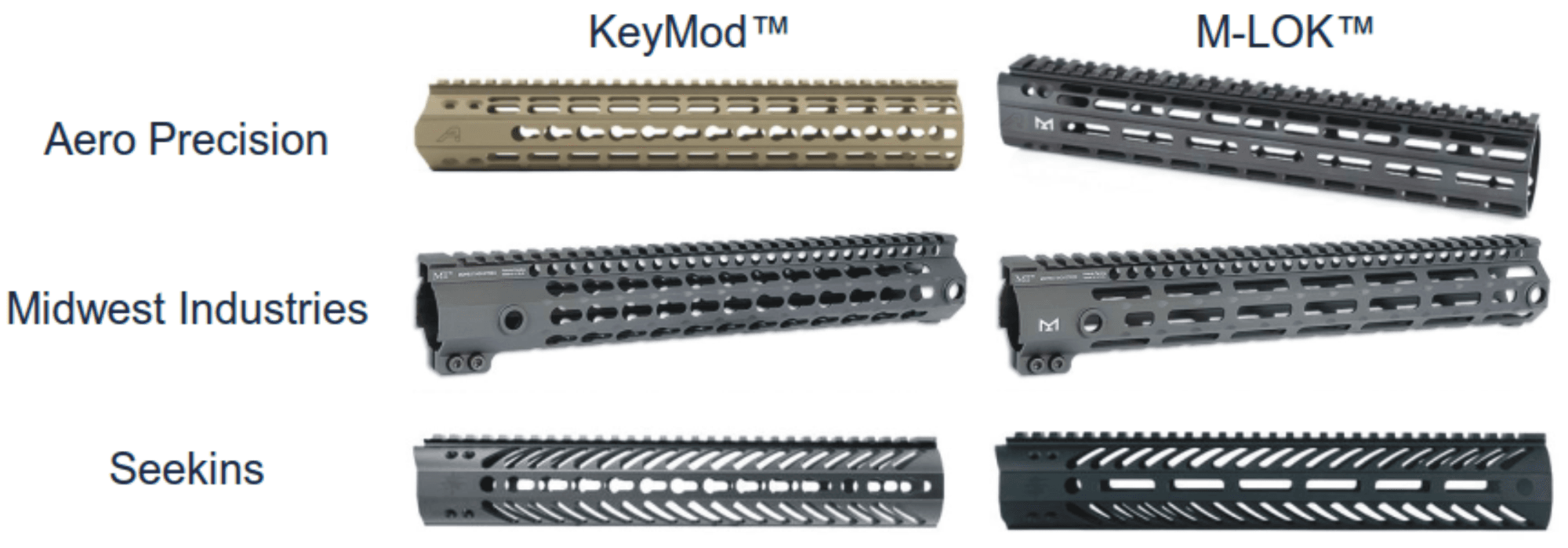

Handschutzvarianten mit KeyMod- und M-LOK-Schnittstelle verschiedener Hersteller, jeweils mit durchgehender Oberschiene. Quelle: Naval Surface Warfare Center Crane Division (gemeinfrei)

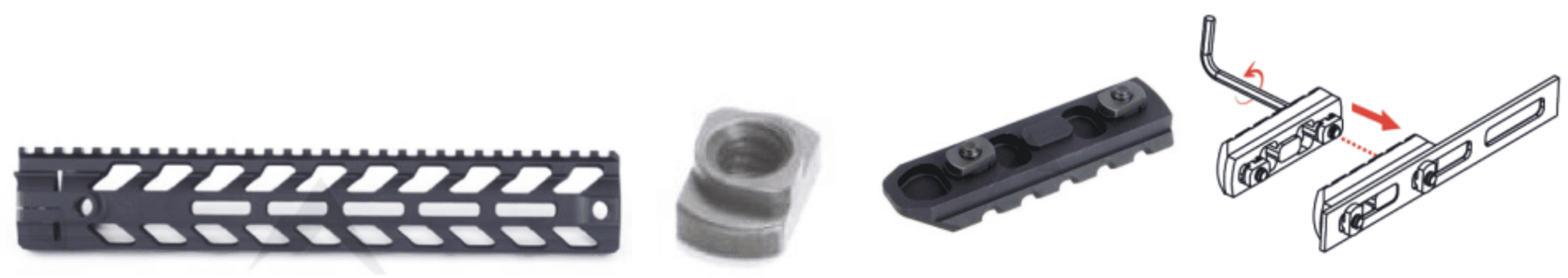

Montageprinzip M-LOK: Handschutz mit Längsschlitzen, T-Nutmutter, Schienenstück und Befestigungsschraube. Quelle: Naval Surface Warfare Center Crane Division (gemeinfrei)

Zu prüfen und zu dokumentieren: Normbezug mit Ausgabedatum, Klemmprinzip, Referenzfläche der Ausrichtung, vorgeschriebenes Anzugsdrehmoment, Anzahl der belegten Nuten, Werkstoffpaarung von Schiene und Klemmfuß.

Kriterium 2: Emitter und Strahlparameter

Jeder Kanal eines Moduls wird durch drei Größen beschrieben: Wellenlänge, Ausgangsleistung und Divergenz. Belastbar sind sie nur als Messwerte mit Toleranz und Bezugstemperatur.

Wie das aussieht, zeigt das Datenblatt des AN/PEQ-15: sichtbarer Ziellaser 635 Nanometer plus/minus 15, maximal 5,0 Milliwatt, Klasse 3R; Infrarot-Ziellaser 835 Nanometer plus/minus 15, in der niedrigen Stufe 700 Mikrowatt in Klasse 3R, in der hohen Stufe maximal 27,5 Milliwatt in Klasse 3B; Infrarot-Beleuchter ebenfalls 835 Nanometer, 3,5 beziehungsweise 45 Milliwatt. Alle Werte sind auf 25 Grad Celsius bezogen. Das ist der Detailgrad, den ein Prüfschema verlangen muss.

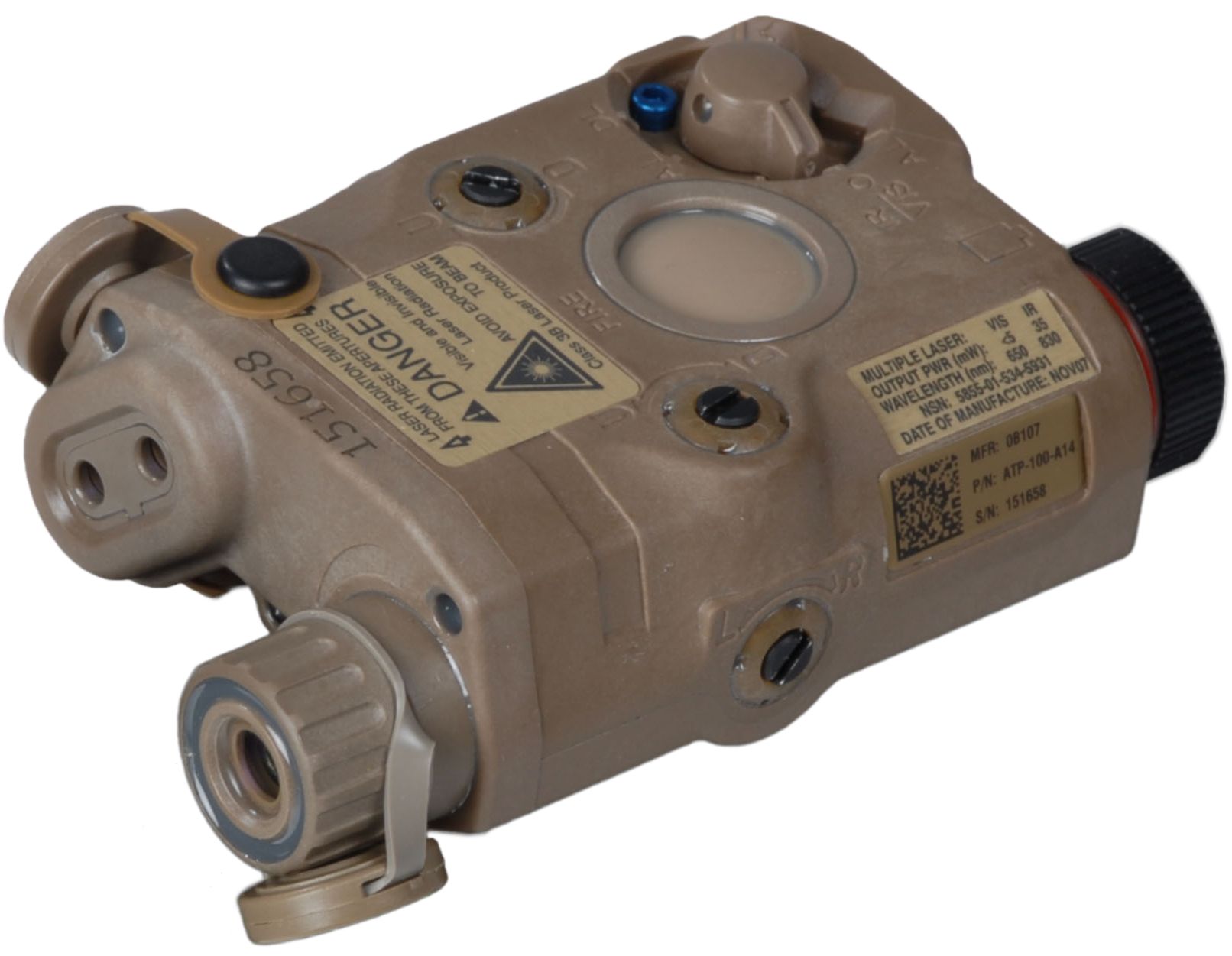

AN/PEQ-15: Zu erkennen sind die getrennten Austrittsöffnungen für Ziellaser und Beleuchter, der Betriebsartenwähler und der Klemmfuß. Quelle: U.S. Army, Program Executive Office Soldier (gemeinfrei)

Für die Messung selbst gibt es zwei Normenreihen, die sauber zu trennen sind. ISO 11146-1 in der Ausgabe 2021 regelt die geometrischen Strahlparameter: Strahlbreiten, Divergenzwinkel, Lage der Strahltaille und das Strahlausbreitungsverhältnis, ermittelt über die Momente zweiter Ordnung der Leistungsdichteverteilung. ISO 11554 regelt die radiometrischen und zeitlichen Parameter: Leistung, Energie, Pulsform, Pulsdauer, Pulswiederholrate und deren Stabilität. Die erste Reihe liefert die Eingangsgrößen für die Reichweiten- und Abstandsrechnung, die zweite die für den Grenzwertvergleich.

Zu prüfen und zu dokumentieren: je Kanal und je Leistungsstufe Wellenlänge mit Toleranz, Ausgangsleistung, Divergenz, Bezugstemperatur, Messverfahren mit Normbezug.

Kriterium 3: Divergenz und was sie auf Distanz bedeutet

Die Divergenz ist die Größe, die in der Diskussion am häufigsten untergeht, und die einzige, die man ohne Messtechnik überschlagen kann. Ein Milliradiant entspricht zehn Zentimetern Strahlaufweitung je hundert Meter — reine Geometrie.

Am AN/PEQ-15 lässt sich das durchrechnen. Der Ziellaser hat eine Divergenz von 0,5 Milliradiant und zeichnet auf hundert Meter folglich einen Punkt von rund fünf Zentimetern. Der Beleuchter desselben Geräts ist von etwa 1 bis über 105 Milliradiant verstellbar und leuchtet auf derselben Entfernung wahlweise zehn Zentimeter oder mehr als zehn Meter aus.

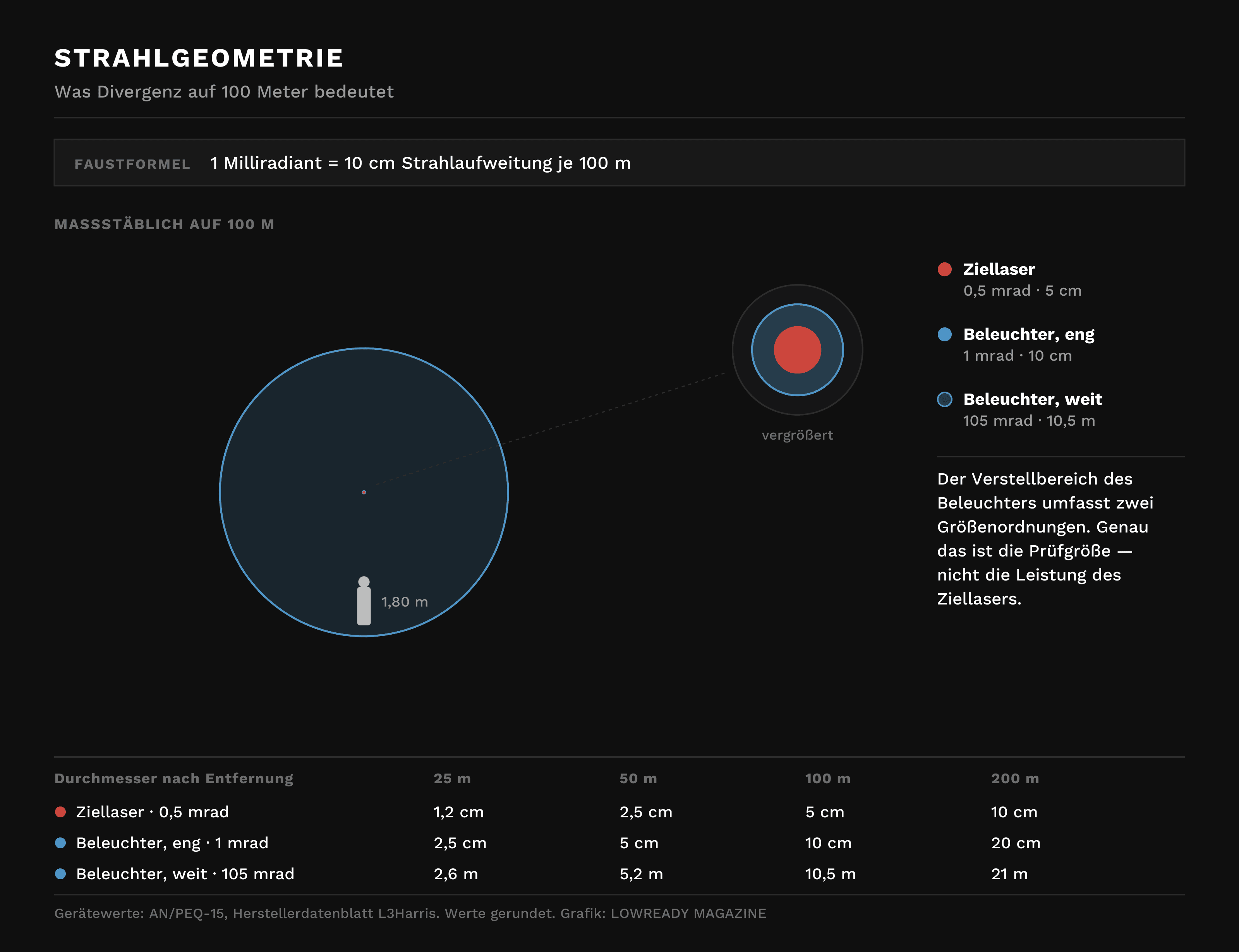

Strahlgeometrie: Was Divergenz auf 100 Meter bedeutet. Grafik: LOWREADY MAGAZINE

Daraus folgt eine Prüfregel, die sich gegen die Marktkommunikation stellt: Nicht die Leistung des Ziellasers entscheidet über den Einsatzwert eines Moduls, sondern der nutzbare Verstellbereich und die Homogenität des Beleuchters. Ein eng gebündelter, sehr heller Punkt ist einfach zu bauen. Ein über zwei Größenordnungen gleichmäßig verstellbarer Lichtkegel ist es nicht.

Zu prüfen und zu dokumentieren: Divergenzbereich je Kanal in Milliradiant, Homogenität des Beleuchtungsfelds über den gesamten Verstellbereich, Punkt- und Kegeldurchmesser auf 25, 50, 100 und 200 Metern.

Kriterium 4: Laserklasse, Kennzeichnung und Sicherheitsabstand

Maßgeblich ist DIN EN 60825-1, aktuell in der Ausgabe 2022-07, zugleich VDE 0837-1, beruhend auf IEC 60825-1:2014. Sie erfasst Laserprodukte im Wellenlängenbereich von 180 Nanometern bis 1 Millimeter und regelt in Abschnitt 7 die Kennzeichnung sowie in Abschnitt 8 die Informationen für den Benutzer und die Kauf- und Serviceunterlagen. Ein Produktinformationsschild führt bei allen Geräten oberhalb Klasse 1 die maximale Ausgangsleistung, die Impulsdauer, die Wellenlängen sowie Nummer und Veröffentlichungsdatum der Norm, nach der klassifiziert wurde.

Kennzeichnungsschild für ein Laserprodukt der Klasse 3B. Quelle: Clemenspool, via Wikimedia Commons (CC0)

Zwei Feinheiten entscheiden darüber, ob eine Klassenangabe überhaupt aussagekräftig ist.

Die erste betrifft ausgedehnte Quellen. Ist die Winkelausdehnung der Quelle größer als 1,5 Milliradiant, wird der Grenzwert für die thermische Netzhautgefährdung mit dem Faktor C6 angehoben, und zwar bis zum Verhältnis von 100 zu 1,5, also maximal um den Faktor 66,7. Eine Untersuchung von Seibersdorf Laboratories beziffert den praktischen Effekt an einem Linienlaser: Die Einordnung als ausgedehnte Quelle erlaubt dort eine um den Faktor 5,8 höhere Ausgangsleistung in derselben Klasse. Für oberflächenemittierende Laserfelder, die in neueren Beleuchtern verbaut werden, ist das der entscheidende Hebel.

Die zweite betrifft das Infrarot. Oberhalb von 700 Nanometern wird der Expositionsgrenzwert mit dem Faktor C_A angehoben, der sich als Zehnerpotenz aus 0,002 mal der Differenz von Wellenlänge und 700 Nanometern ergibt. Bei 950 Nanometern liegt er bei 3,16, bei 1064 Nanometern bei 5. Der höhere Grenzwert ist allerdings kein Sicherheitsgewinn, sondern eine physikalische Korrektur. Denn der Schutzmechanismus, auf dem die Zeitbasis von 0,25 Sekunden beruht, greift hier nicht: Der Lidschlussreflex ist nur für den sichtbaren Bereich überhaupt in Ansatz gebracht worden, und selbst dort ist er unzuverlässig. In den Untersuchungen, auf die sich die Bundesanstalt für Arbeitsschutz und Arbeitsmedizin stützt, reagierten bei Laserstrahlung der Klasse 2 lediglich 17 Prozent der Probanden mit Lidschluss.

Die dritte Kenngröße neben Klasse und Kennzeichnung ist der Augensicherheitsabstand NOHD, nach der amtlichen Technischen Regel definiert als die Entfernung, in der Bestrahlungsstärke oder Bestrahlung dem Expositionsgrenzwert des Auges entsprechen. Eine ausgeschriebene Formel enthält die Regel nicht; der Wert ergibt sich, indem man die Fernfeldgleichung für die Bestrahlungsstärke mit Strahldurchmesser, Divergenz und atmosphärischer Abschwächung gleich dem Grenzwert setzt und nach der Entfernung auflöst. Praktisch wichtiger ist der erweiterte NOHD, der die Beobachtung mit sammelnden optischen Instrumenten berücksichtigt — bei waffenmontierten Modulen der Regelfall, denn Zieloptiken, Nachtsichtgeräte und Wärmebildvorsätze sind genau solche Instrumente.

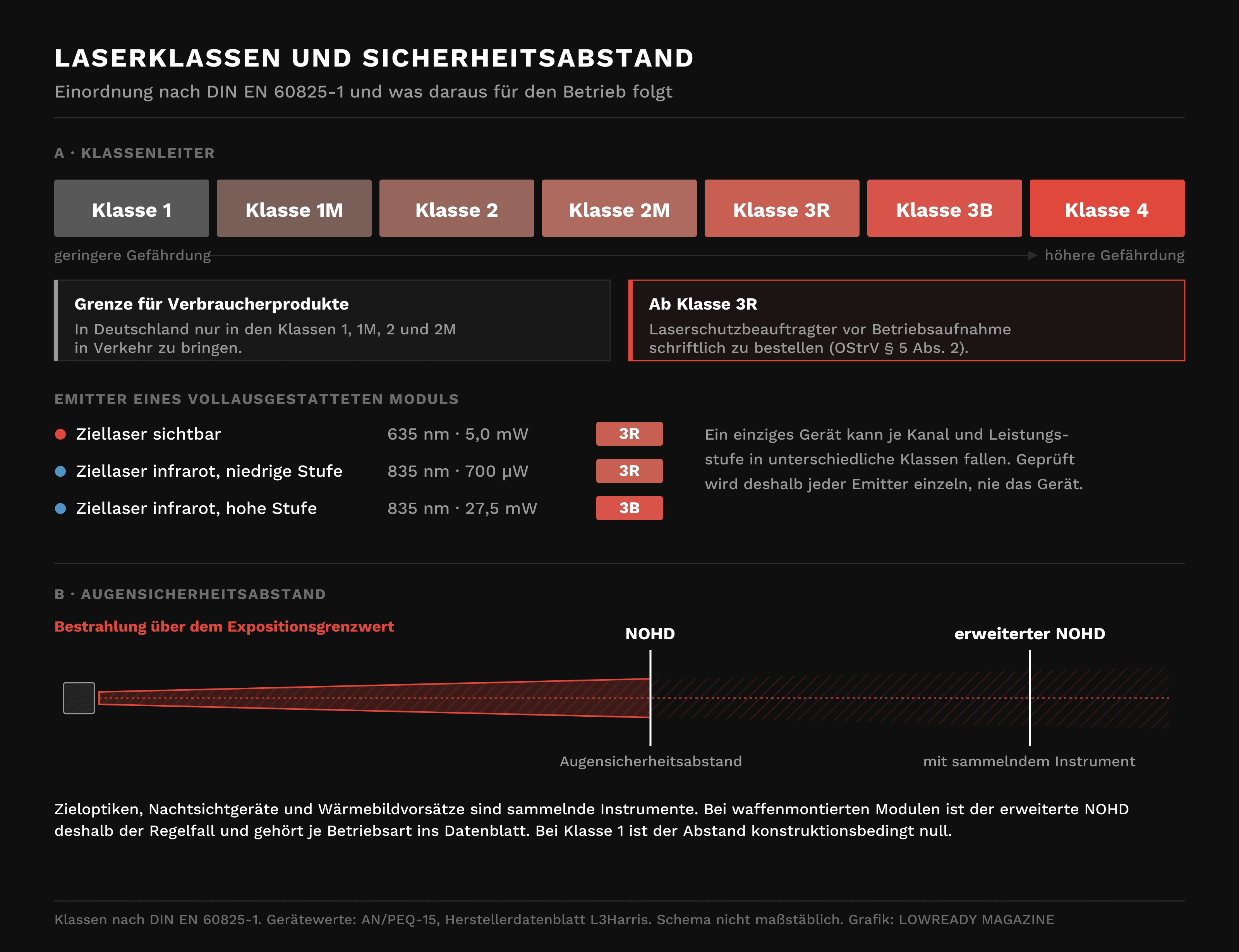

Laserklassen nach DIN EN 60825-1 und der Augensicherheitsabstand. Grafik: LOWREADY MAGAZINE

Zu prüfen und zu dokumentieren: Klassifizierung je Emitter und je Leistungsstufe mit Normbezug und Ausgabedatum, vollständiges Typenschild, NOHD und erweiterter NOHD je Betriebsart mit zugehöriger Expositionsdauer.

Kriterium 5: Nullpunkthaltung

Hier liegt die eigentliche Lücke. Eine Recherche über die Normungsorganisationen, die Militärstandard-Register und die Fachliteratur ergibt: Es existiert kein Normtext, der ein Prüfverfahren für die Nullpunkthaltung waffenmontierter Anbaugeräte festlegt. Kein ISO-, kein IEC-, kein DIN-Verfahren, und auch kein Militärstandard mit diesem Gegenstand.

Was es gibt, sind Anforderungen in Beschaffungsunterlagen. Die kanadische Bundespolizei verlangte 2024 in ihrer Ausschreibung für ein Laserzielgerät, dass das Gerät die Nullung innerhalb von 0,5 Milliradiant hält. Derselbe Wert steht im Datenblatt des AN/PEQ-15. Diese Übereinstimmung ist aufschlussreich: Die Beschaffungsanforderung ist offenbar aus einer Herstellerspezifikation abgeleitet, nicht aus einem unabhängig ermittelten Normwert.

Entscheidender ist, was in beiden Dokumenten fehlt. Weder die Ausschreibung noch das Datenblatt nennen ein Prüfverfahren zu dieser Kennzahl: keine Zahl der De- und Remontagezyklen, keine Entfernung, keine Schusszahl, kein Auswertekriterium. Die Zahl ist eine Anforderung ohne zugehörige Prüfvorschrift.

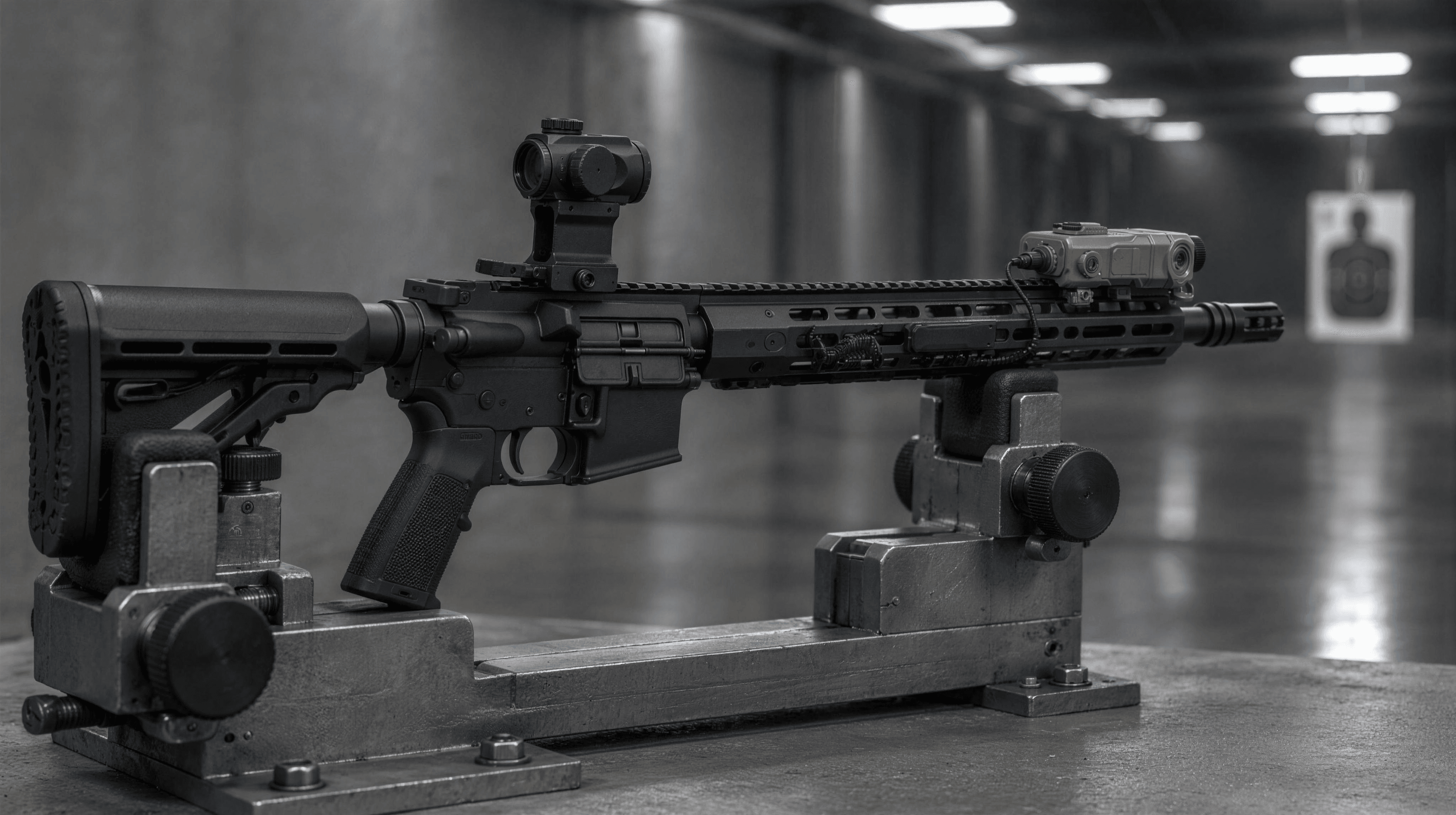

Waffe in der Einspannvorrichtung. Rotpunktvisier auf hohem Riser über dem Verschlussgehäuse, Laser-Licht-Modul weit vorn auf dem Handschutz — die Anordnung, die eine reproduzierbare Prüfung der Nullpunkthaltung überhaupt erst zulässt. Abbildung: LOWREADY MAGAZINE, KI-generiert nach realer Fotovorlage

Behördliche Vorschriften mit konkretem Verfahren behandeln ausschließlich das erstmalige Einschießen, nicht die Wiederholbarkeit. Die Ausbildungsvorschrift des US Marine Corps zum Einschießen eines kompakten Zielmoduls gibt eine Voreinstellung vor, verlangt die Bestätigung mit einer Fünfschussgruppe und beziffert den Verstellwert, nennt aber kein zulässiges Streumaß. Zur Demontage ist sie eindeutig: Einmal montiert und eingeschossen, soll das Gerät nicht wieder abgenommen werden; die Montageposition ist zu notieren. Das ist eine ehrliche Vorschrift — sie löst das Problem der Wiederholgenauigkeit, indem sie es vermeidet.

Kontrolle des Trefferbilds beim Einschießen. Quelle: Pfc. Christopher Brecht, U.S. Marine Corps (gemeinfrei)

Der einzige belastbare Zahlenwert aus einer behördlichen Prüfung bleibt die bereits genannte Treffpunktverlagerung von 1,3 MOA aus dem Vergleich des NSWC Crane, und auch dort ist die Zyklenzahl nicht veröffentlicht.

Zu prüfen und zu dokumentieren: Kennzahl mit Einheit, und zwingend das Verfahren dazu — Zahl der Montagezyklen, Prüfentfernung, Auswertung als Streukreis oder als maximale Einzelabweichung, Verhalten nach Batteriewechsel, Verstellbereich und Klickwert in Milliradiant oder MOA. Ohne mitgeliefertes Verfahren ist die Kennzahl nicht nachprüfbar und gehört in keinen Vergleich.

Kriterium 6: Bedienkonzept

Ein Bedienkonzept ist prüfbar, auch wenn es sich schlecht in Zahlen fassen lässt. Drei Fragen tragen die Bewertung: Ist das unbeabsichtigte Auslösen konstruktiv erschwert? Sind sichtbare und infrarote Betriebsarten so getrennt, dass eine Verwechslung im Dunkeln ausgeschlossen ist? Lassen sich hohe Leistungsstufen für die Ausbildung sperren?

Der letzte Punkt ist keine Theorie. Für das AN/PEQ-2A, den Vorläufer der heutigen Gerätegeneration, beschreibt die Ausbildungsvorschrift der US Army genau eine solche Sperre, die die hohen Leistungsstufen im Ausbildungsbetrieb blockiert. Damit ist das Bedienkonzept kein Komfortmerkmal, sondern Teil der Sicherheitsorganisation.

Nachtschießen mit Nachtsichtbrille und waffenmontiertem Infrarot-Laser. Quelle: Airman 1st Class Kyla Gifford, U.S. Air Force (gemeinfrei)

Zu prüfen und zu dokumentieren: Schaltlogik und Betriebsartenmatrix, Sicherung gegen unbeabsichtigtes Auslösen, Ausbildungssperre, Bedienbarkeit mit Handschuhen und unter Nachtsicht, Anzeige des Betriebszustands, Verhalten bei schwacher Batterie.

Kriterium 7: Umwelt- und Dauerbelastung

Für die Umweltprüfung gibt es einen Baukasten, aber kein Siegel. MIL-STD-810H vom 31. Januar 2019 ist ausdrücklich kein Spezifikationsdokument: Es schreibt weder Konstruktion noch Prüfung vor, sondern stellt Methoden bereit, die aus dem erwarteten Lebenszyklus des Geräts ausgewählt und angepasst werden. Daraus folgt unmittelbar: Eine Angabe wie „MIL-STD-810 zertifiziert" ist inhaltsleer. Aussagekräftig wird sie erst durch den Dreiklang aus Methode, Prozedur und Parametersatz.

Für ein waffenmontiertes Modul sind relevant: hohe und niedrige Temperatur (Methoden 501 und 502), Regen (506), Feuchte (507), Sand und Staub (510), Eintauchen (512), Vibration (514), Schock (516), Vereisung (521) und vor allem die Schussbelastung (519). Methode 519 bildet den kurzzeitigen, hochfrequenten Schock aus dem Schussvorgang ab, strukturgebunden über die Waffe und luftgebunden über die Mündungsdruckwelle. Sie ist die einzige Methode, die die tatsächliche Dauerbelastung eines Anbaugeräts erfasst — und die, die in Datenblättern am häufigsten fehlt.

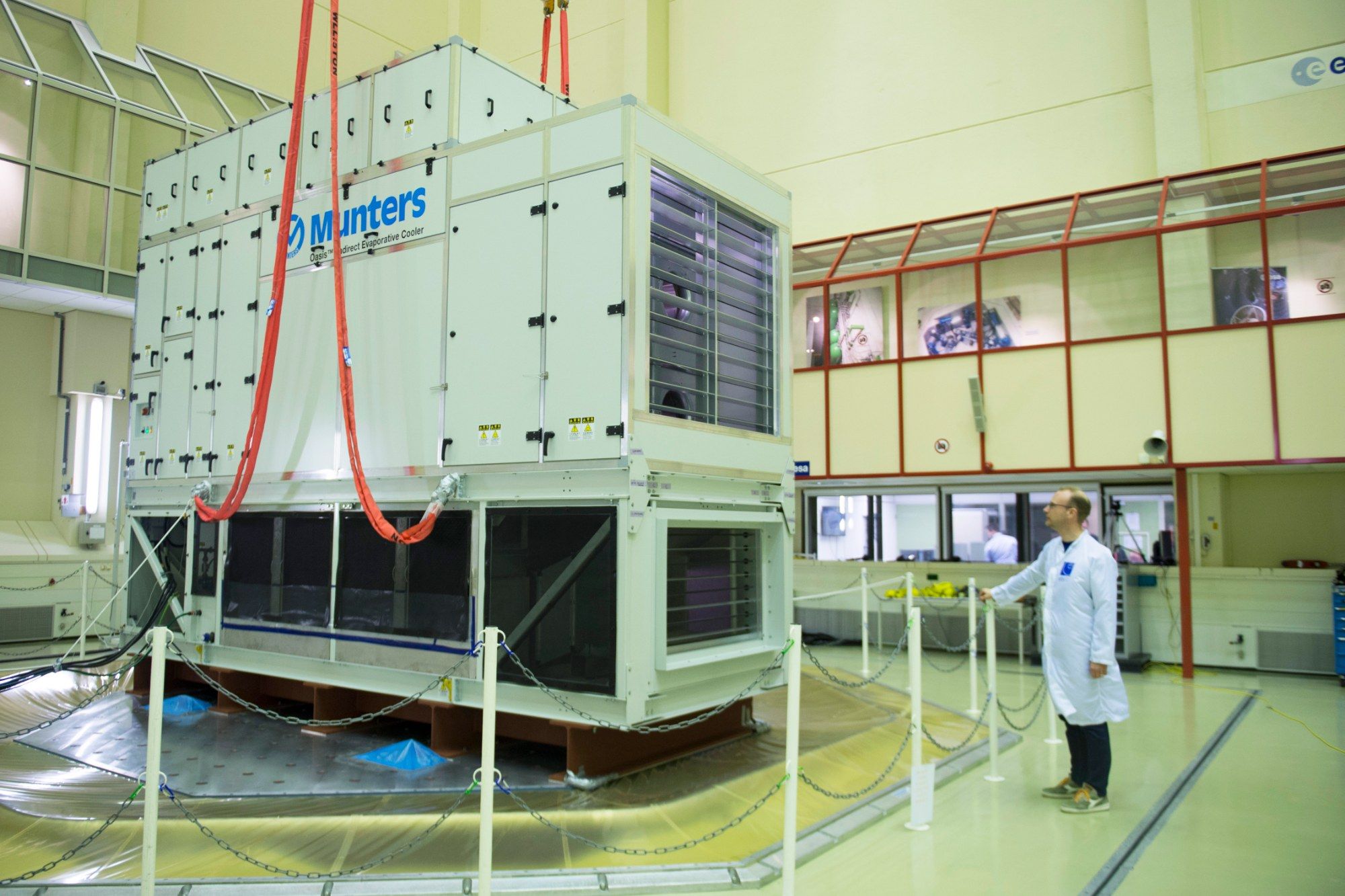

Prüfling auf einem Schwingerregertisch. Das Verfahren ist dasselbe, unabhängig von der Größe des Prüflings. Quelle: European Space Agency (CC BY-SA 3.0 IGO)

Die Dichtheit ist davon zu trennen. IEC 60529 in der konsolidierten Ausgabe 2.2 von 2013 klassifiziert den Schutz durch das Gehäuse. IPX7 bedeutet 30 Minuten bei einem Meter Wassersäule, IPX8 ein dauerndes Untertauchen unter Bedingungen, die der Hersteller selbst festlegt. Zwei Folgerungen sind für ein Prüfschema zentral: Oberhalb von IPX6 sind die Stufen nicht kumulativ — eine Tiefenangabe sagt nichts über Strahlwasserschutz. Und weil IPX8 Tiefe und Dauer an die Herstellerangabe delegiert, ist eine Meterangabe ohne genannte Dauer und ohne Prüfvorschrift inhaltsleer. Hinzu kommt die Vorkonditionierung: Beim Eintauchversuch nach Militärstandard wird der Prüfling vor dem Test über die Wassertemperatur erwärmt, weil der Wassereintrag druckdifferenzgetrieben ist. Ohne Angabe des Temperaturregimes ist eine Metermarke nicht reproduzierbar.

Zu prüfen und zu dokumentieren: je Methode die Prozedur, die Achsen, die Impulszahl und die Parameter; Dichtheit als IP-Code nach IEC 60529 mit Ausgabe oder als Methode nach MIL-STD-810H mit Prozedur und Parametersatz; Betriebs- und Lagertemperaturbereich; Batterielaufzeit mit Betriebsmodus und Bezugstemperatur.

Kriterium 8: Rechtliche Einordnung und Dokumentation

Das achte Kriterium ist das, bei dem technische Prüfung und Gutachten zusammenlaufen. Das deutsche Waffengesetz verbietet den Umgang mit für Schusswaffen bestimmten Vorrichtungen, die das Ziel beleuchten oder markieren; Laser und Zielpunktprojektoren sind dort ausdrücklich als Beispiel genannt. Zielbeleuchtung und Zielmarkierung stehen damit in derselben Nummer und sind tatbestandlich gleichrangig erfasst.

Für die Einstufung eines konkreten Gegenstands entscheidet auf Antrag das Bundeskriminalamt; die Entscheidung ist allgemein verbindlich und wird im Bundesanzeiger bekanntgemacht. Ihre Bindungswirkung erstreckt sich allerdings nicht auf die Rechtsfolgen — über Erlaubnispflichten entscheidet die zuständige Waffenbehörde.

Welche Kriterien dabei tragen, hat das Bundesverwaltungsgericht 2009 geklärt. Maßgeblich ist die Beschaffenheit des Gegenstands: Ist er nach Konstruktion oder Bauart speziell als Zielscheinwerfer gebaut, folgt die Verbotseigenschaft aus der Sache selbst. Dient er daneben zulässigen Zwecken, greift das Verbot erst, wenn jemand ihn in einen unzulässigen Verwendungszusammenhang stellt — das ist Einzelfall und nicht generell feststellbar. Die bloße Bewerbung als Jagdlampe genügte dem Gericht ausdrücklich nicht.

Wie dieser Einzelfall aussieht, zeigt eine aktuelle sächsische Entscheidung. Das Sächsische Oberverwaltungsgericht hat im April 2026 die Berufung gegen den Widerruf einer waffenrechtlichen Erlaubnis nicht zugelassen. Tragend war: Es genügt, dass das Gerät dazu bestimmt oder geeignet ist, mit der Waffe verbunden zu werden; eine waffen- oder jagdrechtliche Verwendungsabsicht ist nicht erforderlich. Verbotswidriger Umgang liegt vor, sobald es montiert ist — und eine magnetische Befestigung reicht dafür aus. Die jagdliche Ausnahme für Nachtsichtaufsätze lässt sich auf Beleuchtungsvorrichtungen nicht übertragen.

Beide Entscheidungen widersprechen sich nicht. Sie betreffen verschiedene Prüfebenen: das Bundesverwaltungsgericht die generelle Einstufung des Gegenstands, das Oberverwaltungsgericht den Umgang im Einzelfall. Für ein Gutachten bedeutet das, beide Ebenen getrennt zu behandeln.

Ein Blick auf die laufende Reform rundet das Bild ab, und er fällt anders aus, als die Debatte vermuten lässt. Der Gesetzentwurf des Bundesrates aus dem Sommer 2025 will Jägern Zielbeleuchtung und Nachtzieltechnik erlauben. Im Normtext des Entwurfs stehen jedoch ausschließlich Vorrichtungen, die das Ziel beleuchten. Laser und Zielpunktprojektoren erscheinen nur in der Begründung als Beschreibung der geltenden Rechtslage. Die Zielmarkierung bliebe also auch nach dieser Reform verboten, obwohl sie in derselben Verbotsnummer steht wie die Zielbeleuchtung.

Für den dienstlichen Bereich kommt eine zweite Rechtsschicht hinzu. Behörden, Bundeswehr und Polizeien sind vom Waffengesetz ausgenommen, soweit sie dienstlich tätig werden. Davon unabhängig gilt die Arbeitsschutzverordnung zu künstlicher optischer Strahlung: Ab Laserklasse 3R ist vor Aufnahme des Betriebs ein Laserschutzbeauftragter schriftlich zu bestellen, sofern der Arbeitgeber nicht selbst über die Fachkenntnisse verfügt. Für den Geschäftsbereich der Verteidigung kann das zuständige Bundesministerium Ausnahmen zulassen, wenn öffentliche Belange dies zwingend erfordern — dann muss es aber zugleich festlegen, wie Sicherheit und Gesundheitsschutz anderweitig gewährleistet werden. Eine Ausnahme ist also ein aktiver Rechtsakt, kein Automatismus.

Ein Seitenblick nach Österreich: Das dortige Waffengesetz 1996 führt Zielbeleuchtung und Zielmarkierung in seinem Katalog der verbotenen Waffen nicht auf. Eine bundesweit einheitliche waffenrechtliche Regelung besteht insoweit nicht; Beschränkungen können sich aus dem Jagdrecht der Länder ergeben.

Zu prüfen und zu dokumentieren: Zweckbestimmung aus Konstruktion und Bauart, Montageschnittstelle, Emittertypen und Wellenlängen, vorliegende Feststellungsbescheide oder Einzelbeurteilungen, erforderliche Ausnahmebewilligung, und für den Betrieb oberhalb Klasse 3R die Sicherheitsorganisation.

Die Prüfmatrix im Überblick

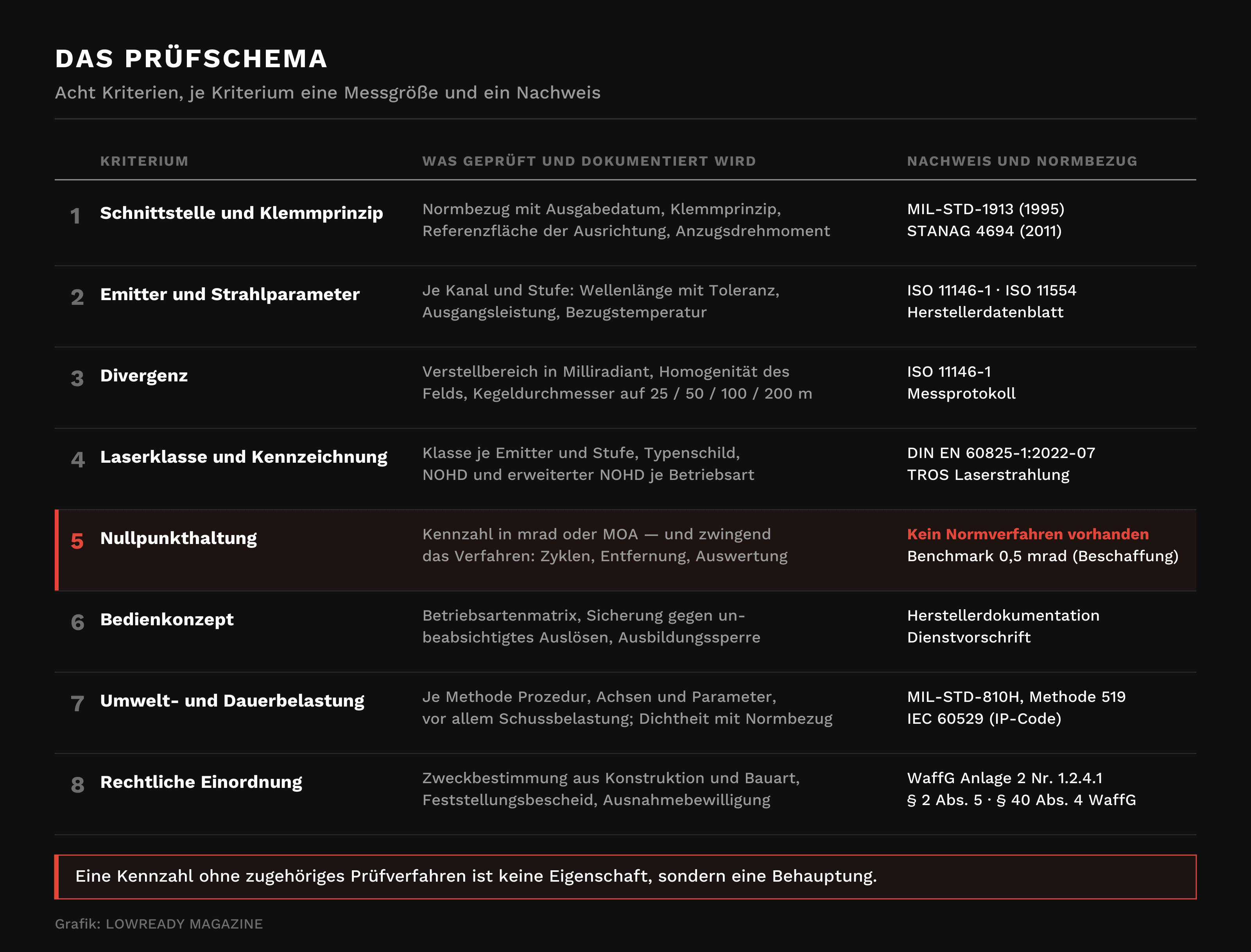

Das Prüfschema: acht Kriterien, je Kriterium eine Messgröße und ein Nachweis. Grafik: LOWREADY MAGAZINE

Einordnung für Beschaffer und Behörden

Die acht Kriterien als Anforderungsliste, die sich unverändert in ein Leistungsverzeichnis übernehmen lässt:

• Schnittstelle: Normbezug mit Ausgabedatum, Klemmprinzip, Referenzfläche der Ausrichtung, Anzugsdrehmoment.
• Emitter: je Kanal und Leistungsstufe Wellenlänge mit Toleranz, Ausgangsleistung, Bezugstemperatur, Messverfahren mit Normbezug.
• Divergenz: Verstellbereich in Milliradiant, Homogenität über den gesamten Bereich, Kegeldurchmesser auf definierten Entfernungen.
• Laserklasse und Kennzeichnung: Klassifizierung je Emitter und Leistungsstufe, vollständiges Typenschild, NOHD und erweiterter NOHD je Betriebsart.
• Nullpunkthaltung: Kennzahl mit Einheit und zugehörigem Prüfverfahren — Zyklenzahl, Entfernung, Auswertekriterium. Als Orientierungswert aus der Beschaffungspraxis: 0,5 Milliradiant.
• Bedienkonzept: Betriebsartenmatrix, Sicherung gegen unbeabsichtigtes Auslösen, Ausbildungssperre, Bedienbarkeit unter Nachtsicht.
• Umwelt und Dauerbelastung: je Methode Prozedur, Achsen und Parameter, insbesondere die Schussbelastung; Dichtheit mit Normbezug statt Meterangabe.
• Rechtliche Einordnung: Zweckbestimmung, vorliegende Feststellungsbescheide, Ausnahmebewilligung, Sicherheitsorganisation ab Klasse 3R.

Für alle nichtbehördlichen Beteiligten — Händler, Dienstleister und Ausbilder — gilt das waffenrechtliche Verbot uneingeschränkt; der Weg führt über die Ausnahmebewilligung durch das Bundeskriminalamt.

Sachverständige Einordnung

Erstens. Die auffälligste Schwachstelle der Branche ist nicht die Technik, sondern die Nachweisführung. Eine Kennzahl ohne Prüfverfahren ist keine Eigenschaft, sondern eine Behauptung. Das gilt für die Nullpunkthaltung ebenso wie für jede Meterangabe zur Dichtheit. Ein Prüfschema, das nur Werte abfragt und nicht die zugehörigen Verfahren, reproduziert das Problem, statt es zu lösen.

Zweitens. Dass die in Beschaffungsunterlagen genannten 0,5 Milliradiant mit dem Datenblattwert eines einzelnen Herstellers übereinstimmen, verdient Aufmerksamkeit. Wo die Anforderung aus der Spezifikation des wahrscheinlichen Lieferanten abgeleitet wird, prüft die Beschaffung am Ende gegen den Maßstab des Anbieters. Eine unabhängige Festlegung von Kennzahl und Verfahren wäre hier der nächste sinnvolle Schritt — und ein Feld, auf dem europäische Beschaffer eigenständig vorangehen könnten.

Drittens. Die technische und die rechtliche Prüfung lassen sich bei diesen Geräten nicht trennen. Die Rechtsprechung stellt auf Konstruktion und Bauart ab. Genau diese Merkmale stehen in den Kriterien 1 bis 4 dieses Schemas. Eine saubere technische Dokumentation ist damit nicht nur eine Frage der Beschaffungsqualität, sondern die Grundlage jeder belastbaren waffenrechtlichen Einordnung.

Ausblick

Teil 3 wendet die Kriterien 1 und 5 im Detail an: Handschutz, Picatinny, M-LOK und STANAG 4694 im Vergleich, mit der Frage, welche Schnittstelle unter welcher Belastung ihre Nullung hält.

Transparenz

Der Autor ist beratend für Unternehmen aus dem Umfeld des Magazins tätig. Auf Auswahl und Bewertung der in dieser Serie besprochenen Geräte hat das keinen Einfluss. Dieser Beitrag ist eine technische und rechtliche Einordnung und ersetzt keine Rechtsberatung.

Quellen

• DIN EN 60825-1:2022-07; VDE 0837-1:2022-07, Sicherheit von Lasereinrichtungen – Teil 1: Klassifizierung von Anlagen und Anforderungen. dinmedia.de
• MIL-STD-1913, Dimensioning of Accessory Mounting Rail for Small Arms Weapons, 03.02.1995. everyspec.com
• Arvidsson, P. (NATO NAAG/LCG-1): NATO Accessory Rail, Präsentation NDIA Infantry Small Arms Systems Symposium. ndia.dtic.mil · STANAG 4694, veröffentlicht 16.03.2011.
• Thomas Mechanical Design: Picatinny and NATO Rails, GD&T-Auswertung beider Zeichnungen (Sekundärquelle). thomasmechanicaldesign.com
• Magpul Industries: M-LOK FAQ, 2014.
• McGee, C. (NSWC Crane): KeyMod vs. M-LOK Modular Rail System Comparison, für USSOCOM. Nur als Zusammenfassung veröffentlicht; hier über Soldier Systems Daily, 31.03.2017. soldiersystems.net
• Royal Canadian Mounted Police, Solicitation No. 202305913, Laser Aiming Device, Amendment No. 2, 02.05.2024. achatscanada.canada.ca
• L3Harris: AN/PEQ-15 Advanced Target Pointer Illuminator Aiming Laser (ATPIAL), Spezifikationsblatt. l3harris.com
• U.S. Marine Corps, Weapons Training Battalion Quantico: Instructor Guide 0300-M16-1010, Zero a Mini Integrated Pointer Illuminator Module to a Service Rifle/IAR. trngcmd.marines.mil
• MIL-STD-810H, Environmental Engineering Considerations and Laboratory Tests, 31.01.2019. everyspec.com
• Defense Systems Information Analysis Center (DSIAC/DTIC): MIL-STD-810H Testing, Methodenübersicht. dsiac.dtic.mil
• CVG Strategy: Gunfire Shock MIL-STD-810 Method 519 sowie Immersion Method 512 (Sekundärquelle, Prüfdienstleister). cvgstrategy.com
• IEC 60529:1989 + AMD1:1999 + AMD2:2013 CSV, Edition 2.2, Degrees of protection provided by enclosures (IP Code). webstore.iec.ch
• TROS Laserstrahlung Teil 2, Messungen und Berechnungen von Expositionen gegenüber Laserstrahlung, April 2015, GMBl 2015 S. 249. baua.de
• BGI 832, Betrieb von Lasereinrichtungen, Anhang 2 (Korrekturfaktor C6 und Grenzwinkel). umwelt-online.de
• Schulmeister, K.; Nagl, S.; Gilber, R.: Safety classification of line lasers as extended source. Journal of Laser Applications, Vol. 38, Paper 012007 (2026), DOI 10.2351/7.0001810.
• Udovicic, L. (Hrsg., Bundesanstalt für Arbeitsschutz und Arbeitsmedizin): Damit nichts ins Auge geht — Schutz vor Laserstrahlung, 2. Auflage, Dezember 2010.
• Verordnung zum Schutz der Beschäftigten vor Gefährdungen durch künstliche optische Strahlung (OStrV), insbesondere § 1 Abs. 3 und § 5 Abs. 2. gesetze-im-internet.de
• ISO 11146-1:2021 und ISO 11554 (Prüfverfahren für Strahlparameter sowie Leistung, Energie und zeitliche Eigenschaften).
• Waffengesetz, Anlage 2 Abschnitt 1 Nr. 1.2.4.1 sowie § 2 Abs. 5, § 40 Abs. 4 und § 55 WaffG. gesetze-im-internet.de
• Allgemeine Verwaltungsvorschrift zum Waffengesetz (WaffVwV) vom 05.03.2012, BAnz Nr. 47a vom 22.03.2012, Nummern 1.3 und 2.3.
• BVerwG, Urteil vom 24.06.2009 — 6 C 21.08. bverwg.de
• Sächsisches OVG, 3. Senat, Beschluss vom 20.04.2026 — 3 A 474/25; Vorinstanz VG Chemnitz, Urteil vom 12.06.2025 — 7 K 845/21. justiz.sachsen.de
• Deutscher Bundestag, Drucksache 21/893 vom 16.07.2025, Gesetzentwurf des Bundesrates zur Änderung des Waffengesetzes. dserver.bundestag.de
• § 17 Waffengesetz 1996 (Österreich), Fassung BGBl. I Nr. 56/2025. ris.bka.gv.at
• Headquarters, Department of the Army: FM 3-22.68, Appendix G (Advanced Optics and Lasers), Abschnitt AN/PEQ-2A.
